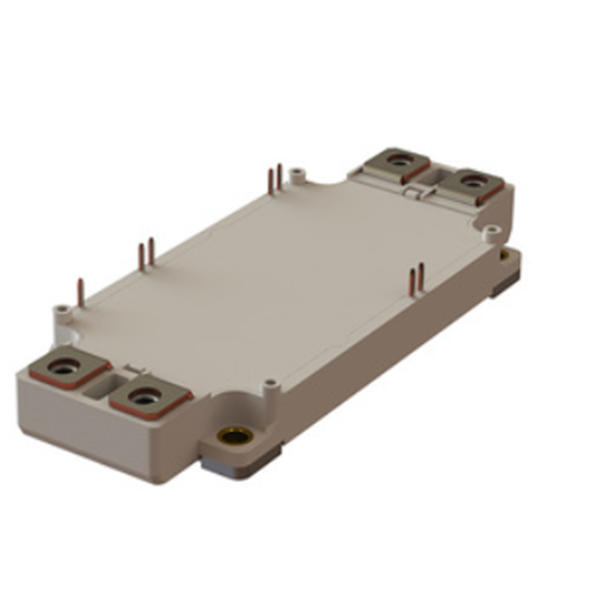

MIDA-HB17FA-300N
產品類別:1700V/300A/EconoDUAL
點擊數:100
IGBT modules
| VCES [V]: |
1700 |
| ICnom [A]: |
300 |
| Tjmax [°С]: |
175 |
| Visol [V]: |
4000 |
| Package: |
MIDA |
Dimensions
(width/length) [mm]: |
62/152 |
IGBT模塊MIDA-HB17FA-300N說明
MIDA系列中功率IGBT模塊是為要求高性能和可靠性的緊湊型系統而設計的。機械堅固性、高熱循環能力和壓力接觸設計保證了器件的可靠性和長壽命。
MIDA模塊基于現代溝道FS-IGBT芯片，具有較高的動態和靜態性能。MIDA系列目前覆蓋的ICnom電流范圍從300到600安培，適用于1200伏和1700伏的vce。
由于標準化的外殼和壓力接觸設計，模塊很容易安裝，而高度僅為17 mm的扁平形狀允許構建非常緊湊的逆變器系統。
MIDA-IGBT模塊有一個用于優化熱分布和散熱的銅基板，以及一個用于熱保護的熱敏電阻（NTC）。
模塊可選雙通道DI215-17-E-1驅動器。它們可以直接安裝在模塊上，也可以通過有線連接進行連接。
質子電工的IGBT制造工藝通過了ISO 9001、ISO 14001、EcoVadis標準的認證，并通過了世界領先公司的審核。
低電感外殼和良好的熱阻使MIDA成為各種逆變器應用的良好選擇。例如，該系列的模塊廣泛應用于工業驅動、電力運輸、可再生能源、UPS、電網和鐵路運輸。
此外，根據客戶對技術規格、連接方式和設備外觀的要求，質子電工提供了廣泛的產品定制機會(huì )。請聯系銷售部了解更多信息。
應用
IGBT模塊MIDA-HB17FA-300N的應用
這些模塊被設計成在轉換器、低功率和中功率電動機中切換高功率負載。
IGBT模塊MIDA-HB17FA-300N的主要應用：
交流電機驅動
太陽能電池板用電壓變換器
工業空調系統
大功率變頻器和UPS
鐵路牽引傳動
農業和建筑機械
風力發電機逆變器
輸配電網
IGBT模塊MIDA-HB17FA-300N特點：
增加的工作溫度Tjop=150°C
低總動態損耗
低飽和電壓值
有效開關頻率高達10 kHz
絕緣擊穿電壓4kV
儲存溫度Tstg降至-55°C
銅基
DBCAl2O3基板
電源引線的超聲波焊接
銅絲焊接
提高熱循環阻力
ROSH環保要求
